150W＋150W/8Ω，300W＋300W/4Ω
1200W/1Ω
600W/8Ω
2400W/2Ω
1.24V/150W，load 8Ω
Gain 29dB
Line：51kΩ
Balline：34kΩ
＜0.008% or less/1kHz.150W，load 8Ω
＜0.1% or less/20Hz-20kHz
-0.1dB/ 20Hz-20KHz
-3.0dB/1 Hz-130KHz
117dB（IHF-A weighted，input short）
540W
280W（under no signal）
1.0W（at standby）

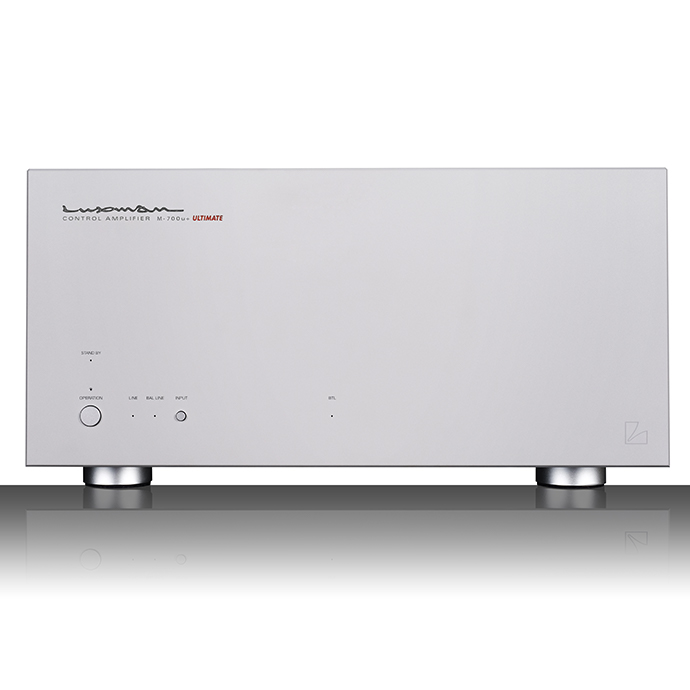

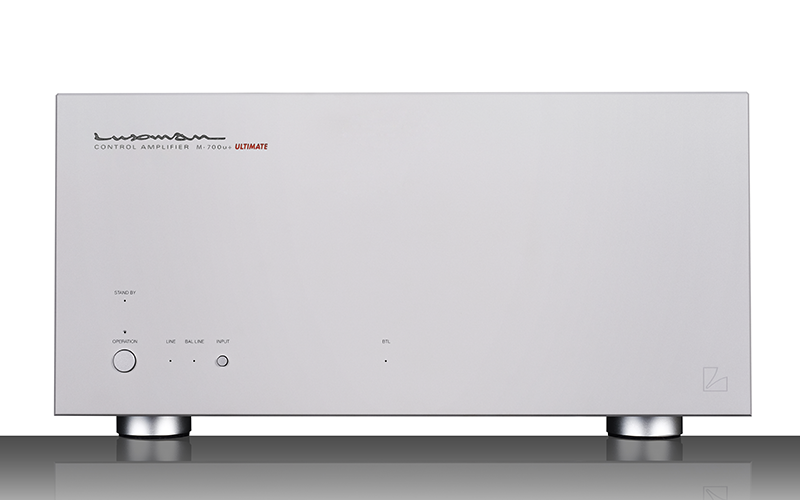

為了從音響系統中引出最高的音樂表現，通過進一步并聯連接的4路平行推挽構成的輸出單元，憑借所獲得的寬松驅動力，從深沉的低音到清晰伸展的高音端，實現了層次清晰、細節豐富的音質。獨特的ODNF回路在最新版本4.0中進化，既實現了躍動感又具備超低失真。精心打造的磨砂白色飾面設計優雅地包裹著強大的動力。通過BTL連接，還可以作為600W（8Ω）的超高功率單聲道功放使用。

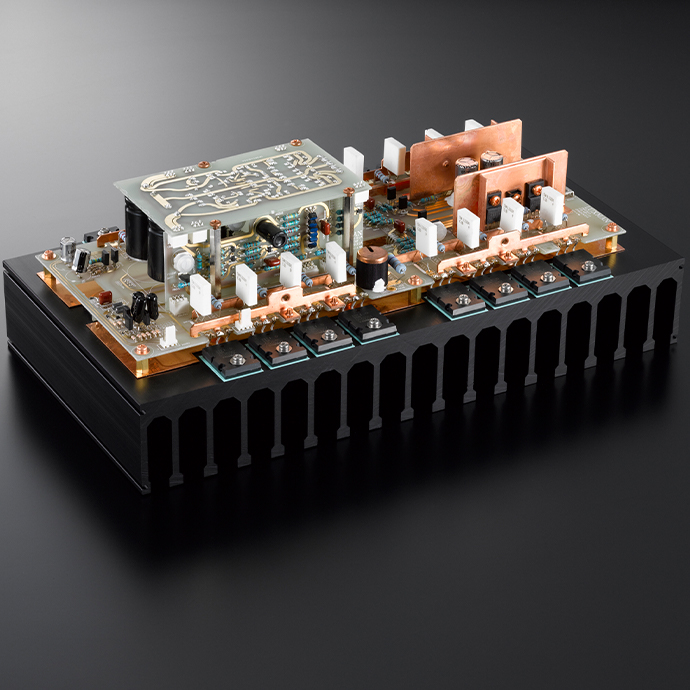

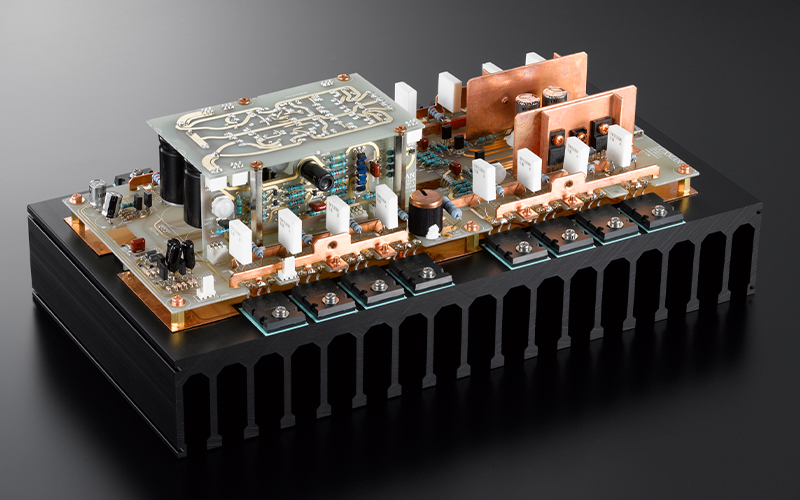

功率放大器的作用是，忠實地放大從前級放大器傳輸過來的音樂信號，并準確地驅動揚聲器單元。為此，需要輸出回路的強大驅動能力和毫不妥協的線性度。M-700u＋不僅擁有150W 150W（8Ω）、300W 300W（4Ω）的充沛額定輸出，還實現了瞬時最大輸出1,200W 1,200W（1Ω）。它能夠輕松應對需要瞬間大能量的音樂源，并且不受揚聲器阻抗變化的影響，在任何情況下都能驅動揚聲器。此外，通過BTL連接，還可以將其作為額定輸出600W（8Ω）的單聲道放大器使用。實現這種強大功率的電路配置，采用了Luxman多年積累的放大器開發經驗，使用了最有利的音質的三級達林頓4并聯推挽放大電路，每通道采用2模塊組合的4×2輸出。確保了710的放大阻尼系數，抑制了揚聲器的反電動勢影響，實現驅動揚聲器單元所需的壓倒性功率線性度。放大電路采用了僅失真成分負反饋ODNF回路最新版本4.0。ODNF4.0通過將誤差檢測放大器第一級三并聯，提高了失真檢測精度。通過將反饋量降至最低，降低了高音域和小音量時的失真，準確再現微小的音樂信息，進一步增強了靜謐的表達力，細膩而豐富地描繪出音樂的情感。

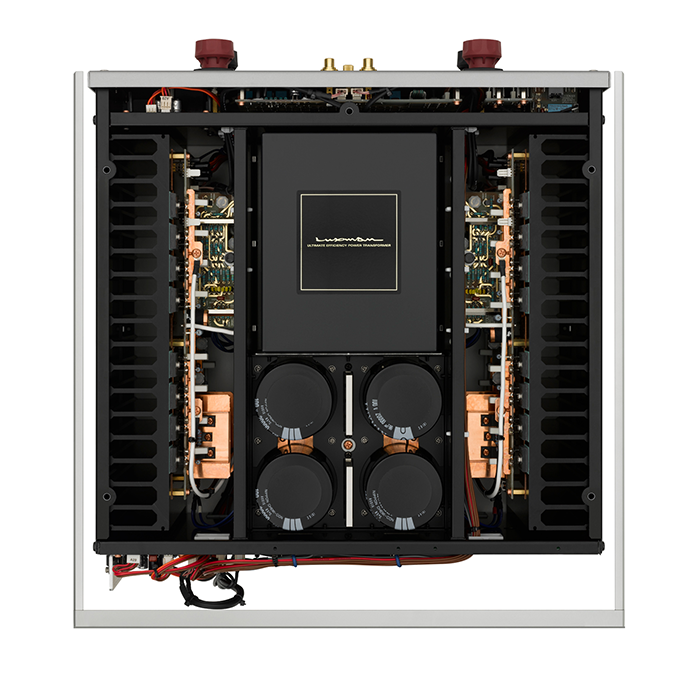

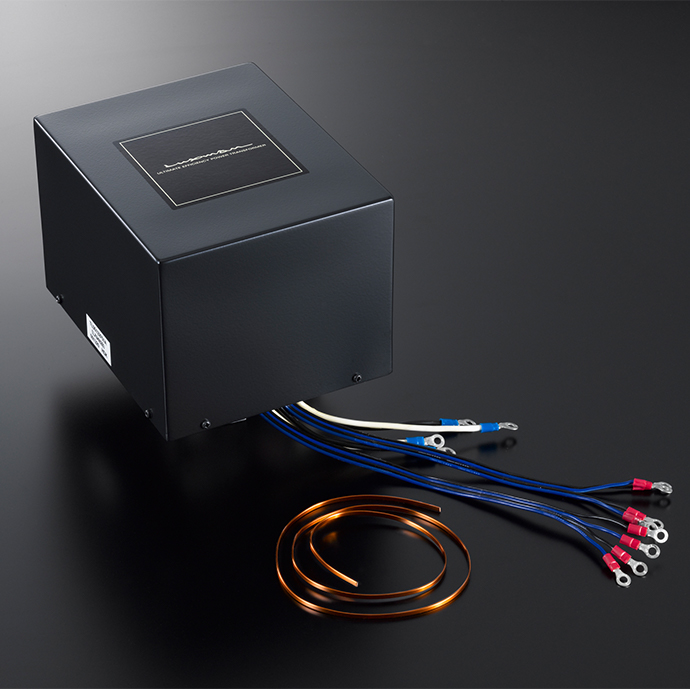

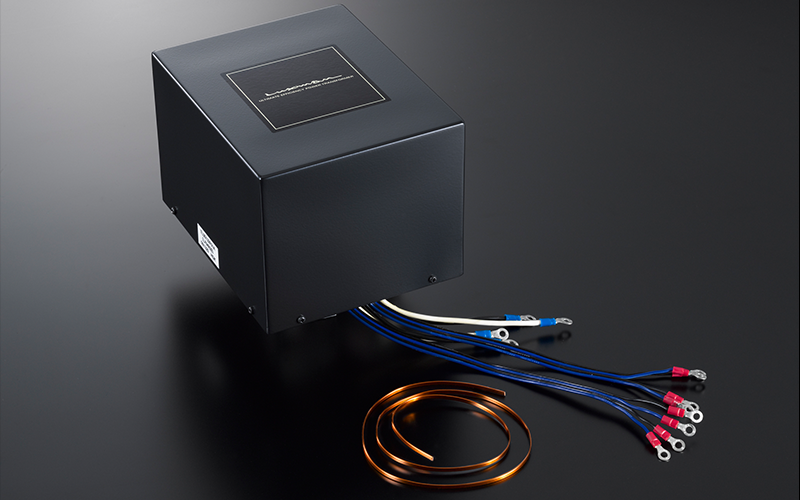

強大的功率由電源部提供支持，該電源部使用扁平型銅線卷繞，無間隙地卷繞以消除損失空間，實現了線間容量的極小化、增強了結合力、提高了磁界的穩定性等高性能EI型超級調節變壓器。1,250VA（瞬間最大2,500VA）的大容量實現了對任何負載變化的毫不含糊的調節性能。能夠充分驅動揚聲器所需的電源。

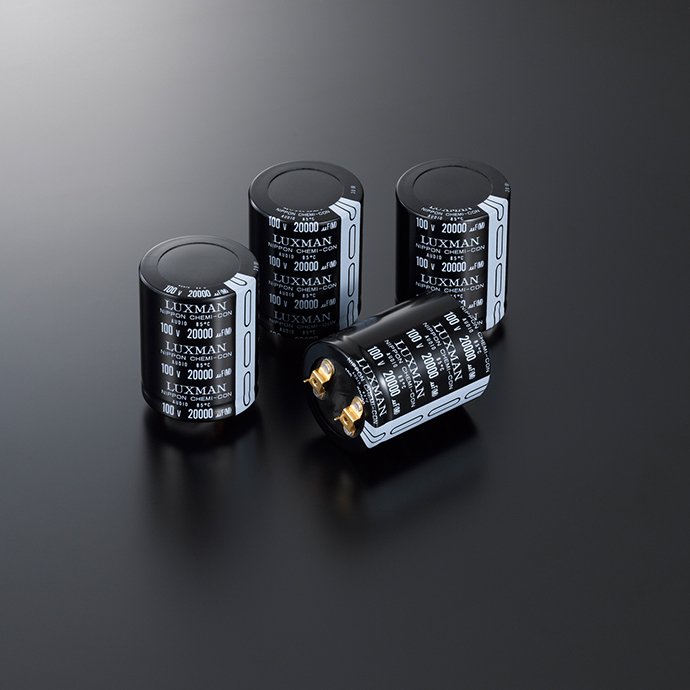

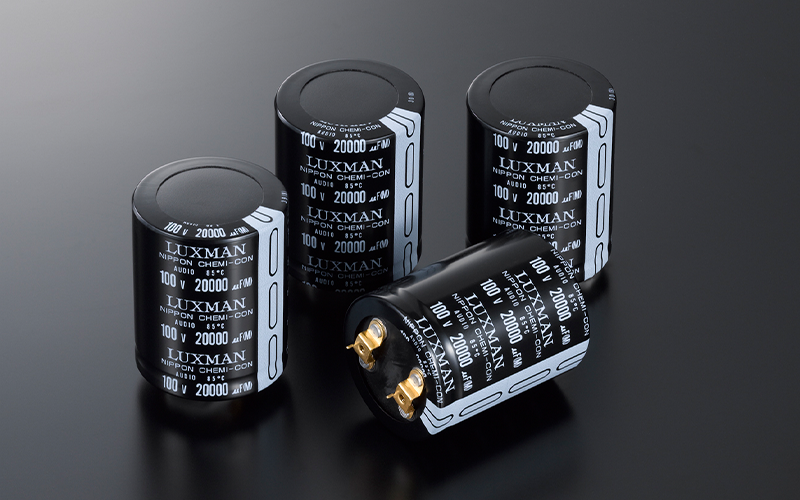

為了將20,000μF×4的大容量電容器提供的強大電源電流瞬間無損失地引入到放大電路，電源部分和輸出段之間的主要電流線路通過極厚的OFC母線進行硬連接直通。此外，為了無損失地傳遞由大規模輸出電路提供的高驅動力，配備了4觸點并聯連接的低電阻大容量揚聲器繼電器。實現了壓倒性的數值——阻尼系數710。
在12W的輸出功率下能夠純A級運行，幾乎涵蓋了常用音量的大部分，從而實現了高功率和純A級帶來的密度感音質的兼顧。
由于接地環路，電流會在底盤上產生感應電流，導致音質下降的原因包括阻抗上升和磁場產生等。為了防止這種情況，采用了不構成接地環路的無環路底盤結構。腳墊采用阻止外部振動并迅速將內部產生的振動排出的漸變鑄鐵材質。該設計不僅牢固地固定了重型部件，還展現了壓倒性的外觀，同時外表清新的陽極氧化白色，實現了強烈靜音的設計。
所有的音頻信號回路都使用了鍍金的100μm厚銅箔，并且采用了特殊構成的去膠涂層基板，該基板沒有信號線上的抗蝕層。通過排除抗蝕層覆蓋帶來的容量成分影響，降低圖案阻抗，將頻率劣化降至最低。通過使用盡可能保持寬度相同且不會形成尖角的光滑曲線的圓形布線圖案，細密的音樂信號也能順暢無阻地流動。
構成回路的零件，分別是決定放大器音質和音色的重要因素。在Laxxman中，我們大量投入了精心挑選的原創定制零件，包括變壓器、電容器、電阻器和端子等，以及線材。這些零件不僅能夠發揮高性能，還融入了我們多年積累的技術和經驗。在選擇每一個零件時，我們進行了多次試聽，以實現Laxxman所追求的密度感和不讓人感到聽覺疲勞的細膩而豐富的音質。

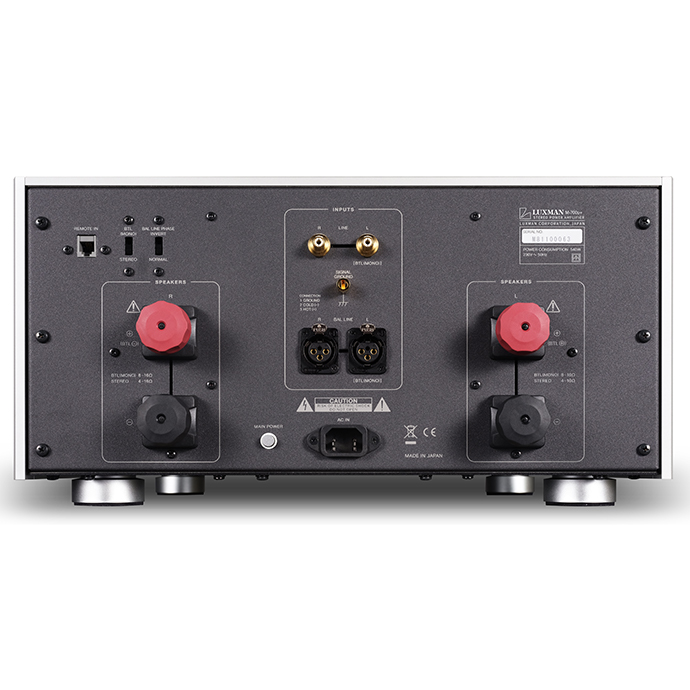

輸入輸出端子是與其他音頻組件進行信號交互的重要且容易導致音質下降的部件，RCA端子采用了具有與零件銅相同高導電率和與黃銅相當硬度的新材料銅合金。實現了不損害信號純度的連接。此外，對于電源供應口的交流電源入口，選擇了經過鍍金和低溫退火處理的高可靠零件。穩定傳輸電源能量。
